DMX Relais. Dinrail montage is niet meer weg te denken uit de hedendaagse elektrotechnische installaties. Daarom hebben wij ons best gedaan onze succesvolle relaisprint 3204R beschikbaar te maken als DIN rail module
En hier is hij dan: de 3204R-H.
De 3204R-H heeft high-power wissel-contacten (NO/NC, 230V bij 8 amps resistive load).
Geschikt dus voor vele schakeltoepassingen: hoog- of laagvermogen, audio- of lichtsignalen, motorbesturing en meer. Intelligente interne signaal routing, exclusieve schakel opties en meer. Elke combinatie kan ingesteld worden met een RDM controller van uw keus.
Alle instellingen worden elektronisch opgeslagen in het geheugen van de interface.
Instelbare parameters zijn:
– Het DMX start adres
– De DMX personality (upper and lower trigger intensity)
– Kanaal toewijzing
– DMX HOLD mode … en meer

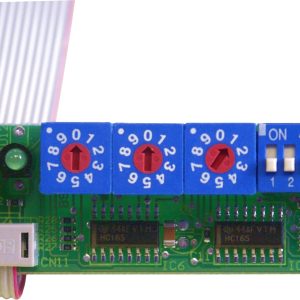

Om de 3204R-H in te stellen hebt u een geschikte RDM controller nodig. Om het startadres en de personality in te stellen kan ook een startadres print 3000P, 3003P of 3005P worden gebruikt. Deze zijn los verkrijgbaar en worden niet standaar meegeleverd.
Mounting control units on DIN rail has established itself as standard in electric and electronic control systems design. Thus we have made every effort to release our succesful relay board 3204R als DIN rail unit.
Here it is: the 3204R-H.
The 3204R-H features high-power changeover contacts (NO/NC, 230V at 8 amps resistive load).
This makes the 3204R-H a suitable tools for all your switching needs: high power, low power, audio or lighting signal, motor control or more. Intelligent internal signal routing, exclusive switching options, momentary or latching output: every combination is possible and can be set easily from your preferred RDM controller.
In contrary to applications on stage, permanent installations do not need address setting switches etc. All settings are stored in nonvolatile memory electronically. Configurable parameters include:
– the DMX start adress
– the DMX personality (upper and lower trigger intensity)
– channel allocation
– DMX HOLD mode … and more.
To configure the relay 3204R-H, you need a suitable DMX RDM controller. To set start address and personality, a start address board 3000P, 3003P or 3005P can be used alternatively. This is available as optional accessory and is not contained with delivery.
DMX RELAY MODULE (CONTACTOR) 4-channel DMX512/1990, DIN 56930-2, DMX512-A, ANSI E1-20 DMX RDM
2 switched outputs (N.O./N.C.) 230V 8A resistive load
4 trigger level combinations selectable
Exlusive mode selectable*
Monostable Mode selectable*
Power supply: 24V DC, approx. 50mA
Dimensions: DIN rail, approx. 5 width units
*=DMX RDM controller required for configuration
