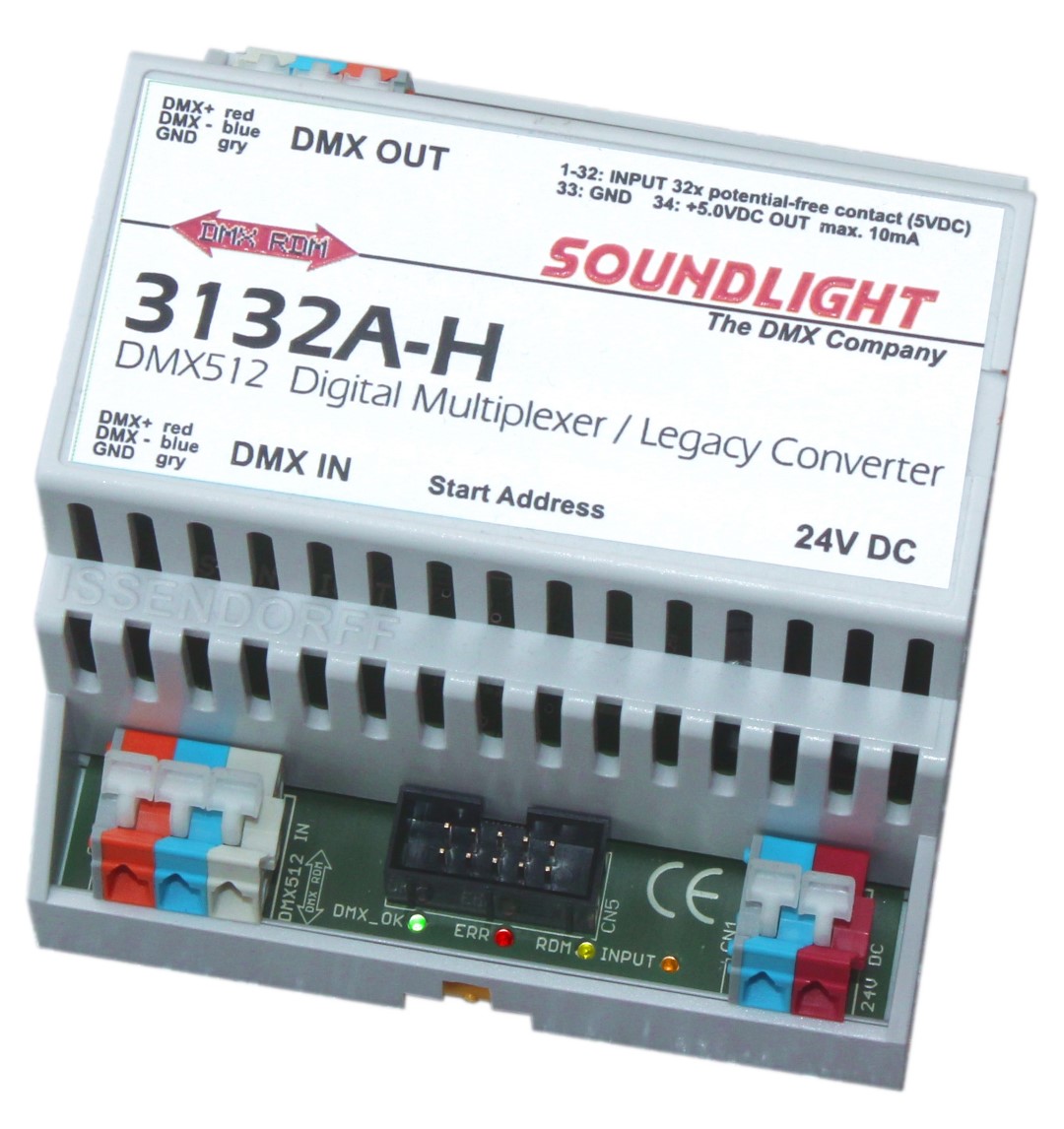

Railmontage module met 32 digitale 0 tot 5 volt ingangen, een dmx ingang en een DMX uitgang.
Ideaal om bijvoorbeeld contacten, open collector aansluitingen of TTL contacten om te zetten naar dmx signaal.
Bijvoorbeeld om vanuit een domotica systeem dmx signalen te triggeren.
Het DMX start-adres is middels een los schakelprintje met BCD codering of via RDM eenvoudig in te stellen (printje niet standaard in de levering)
Vier personalities:
1: 32 ingangen, dmx uitgang HTP met DMX in op 32 dataslots (contact 1 wordt hoog, dan wordt het start dmx adres 255)
2: 32 ingangen, dmx uitgang exclusiefmet 32 dataslots (contact 1 wordt hoog, dan wordt het start dmx adres 255)
3: vier 8-bit databytes (parallel) dmx uitgang HTP met DMX in op 4 dataslots U kunt zo door binair te triggeren 4 dmx kanalen op elke waarde zetten die u wenst.
4: vier 8-bit databytes (parallel) dmx uitgang exclusief op 4 dataslots U kunt zo door binair te triggeren 4 dmx kanalen op elke waarde zetten die u wenst.
Technische Data:
Signaalingangen: 32 contacten
Signaalspanning:0 .. 5V (contact, open collector of TTL)
Ingangsimpedantie:> 10k
DMX ingang: voor RDM instellingen en merge van inkomend signaal
DMX Output: DMX512, 512 datasleuven, veerklemmen
Voedingsspanning: 24V DC
